空压机压缩空气管道——管径和管壁的简易计算

发布时间：2017-04-10 08:12:24 点击率： 704

空压机是通过管路、阀门等和其它用气设备构成一个完整的系统。管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

一、管道内径计算：管道内径可按预先选取的空气流速由下式求得：

下表给出压缩空气的平均流速取值范围。

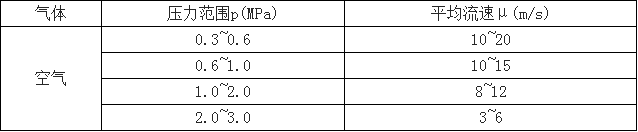

管内平均流速推荐表

注：上表内推荐值，为输气主管道（或主干道）内压缩空气流速推荐值：对于长度在1m内的管路或附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间空气流速。

例1.2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路，计算此排气管路内径。

已知：WJF-1.5/30型空压机空气容积流量为1.5m3/min,排气压力为3.0MPa.

已知：H-6S型空压机空气容积流量为0.6m3/min,排气压力为3.0MPa.

二、管壁厚度计算：管壁厚度δ取决于管道内空气压力。

1.低压管道：可采用碳钢、合金钢焊接管；中压管道通常采用碳钢、合金无缝钢管。其壁厚可近似按薄壁圆筒公式计算：

常用管材许用应力值列于下表：ψ为焊缝系数，无缝钢管ψ=1,直缝焊接钢管ψ=0.8,C为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量）。为简便起见，通常当δ>6mm时，C=0.18δ；当δ≤6mm时，C=1mm.

当管子被弯曲时，管壁应适当增加厚度，可取：

2.高压管道的壁厚，应查阅相关专业资料进行计算，在此不做叙述。

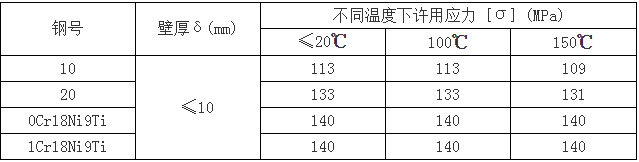

常用管材许用应力

注：管路输气压力在1.5MPa以上时，管路材料推荐采用20#钢。

例2.算出例1中排气管的厚度，管路材料为20#钢。

如上表20#钢150℃时的许用应力为[σ]=131Ma,ψ=1,C=1带入公式：
