空压机按其工作原理可分为容积型和速度型两大类。容积型压缩机通常使用的有活塞式、螺杆式、水环式；速度型压缩机通常使用的有离心式和轴流式。压缩机的驱动有电动和汽轮机驱动。



1、设计要点



①压缩机的进出口管道均应设置切断阀。抽空气的往复式压缩机进口管不设切断阀。



②压缩机入口管与切断阀之间设过滤器。



③往复式压缩机吸入口和排出口应设缓冲罐。



④压缩机各段吸入口前应设凝液分离罐。



⑤汽轮机驱动的压缩机，汽轮机的蒸汽入口管上设置切断阀和过滤器。



⑥汽轮机外壳底部应设连续排水的疏水器。



⑦背压式汽轮机乏汽管道上设切断阀。其供汽和乏汽管道的低点应设疏水设施。



⑧凝汽式汽轮机的乏汽管道上应设安全阀，安全阀常设在冷凝器上。若进入表面式冷凝器的乏汽管道上安装切断阀，安全阀应设在切断阀前。



2、典型设计示例

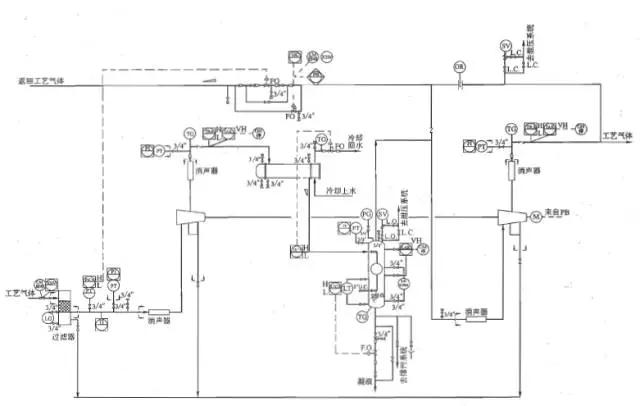

图2为压缩机的管道及仪表流程图。压缩机的入口管道设有切断阀和过滤器。每段进出口均有消声器，同时设有温度和压力指示。当出口温度超过规定值时报警；当温度超过联锁值时，压缩机紧急停车。两段之间设冷凝器和分液罐。分液罐设有安全阀，通过液位控制排液，当液位超过联锁值时，压缩机紧急停车。每段出口有止回闶。压缩机二段气体出口设有安全阀，部分返回压缩机前，根据一段入口压力调节返回量。
