螺杆空压机工厂安全标志图文详解
发布时间：2017-05-15 08:04:19 点击率： 770
近期，空压机事故频发，给用户人身财产造成莫大损失。牢固树立安全意识，做好安全防范一直是永恒的话题，今天我们就来认识一些安全标识，敲响安全的警钟！
标志类型
禁止标志、警告标志
使用导则
?禁止标志的基本形式是带斜杠的圆边框，如图所示

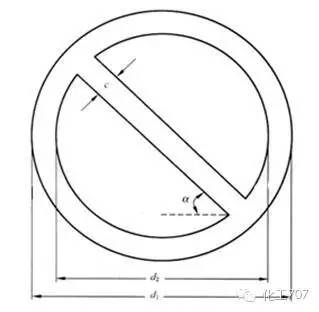

禁止标志的基本型式
? 禁止标志基本型式的参数：
外径 d1=0.025L;
内径 d2=0.800d1;
斜杠宽 c=0.080d2;
斜杠与水平线的夹角ɑ=450
L为观察距离见附录A
附录A
（规范性附录）
安全标志牌的尺寸

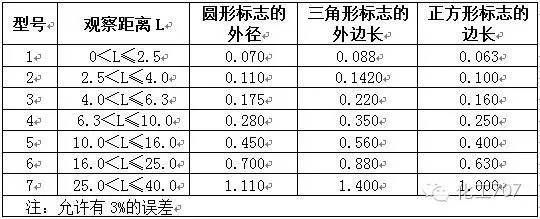

表A.1 安全标志牌的尺寸（单位：米）

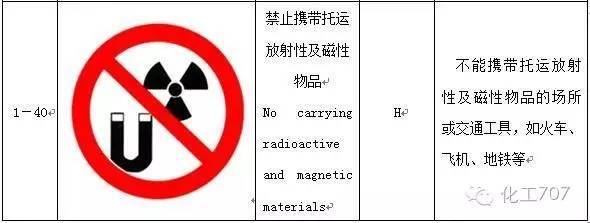

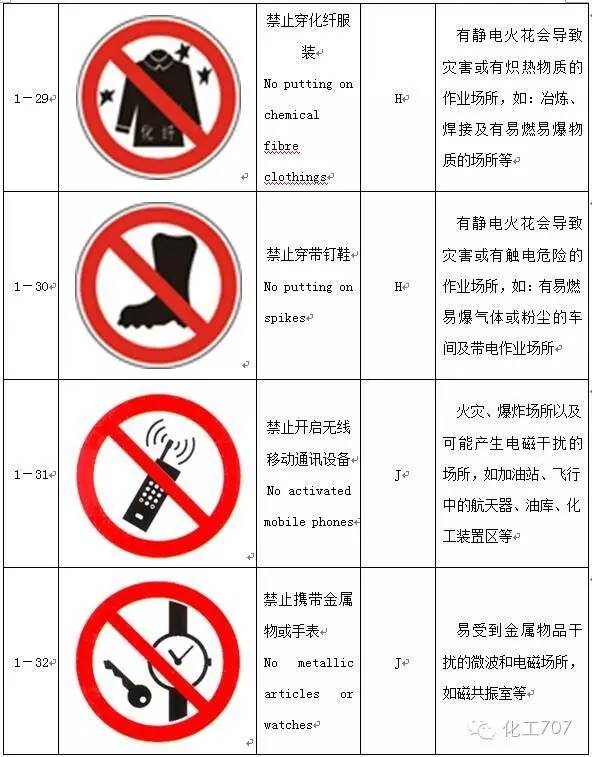

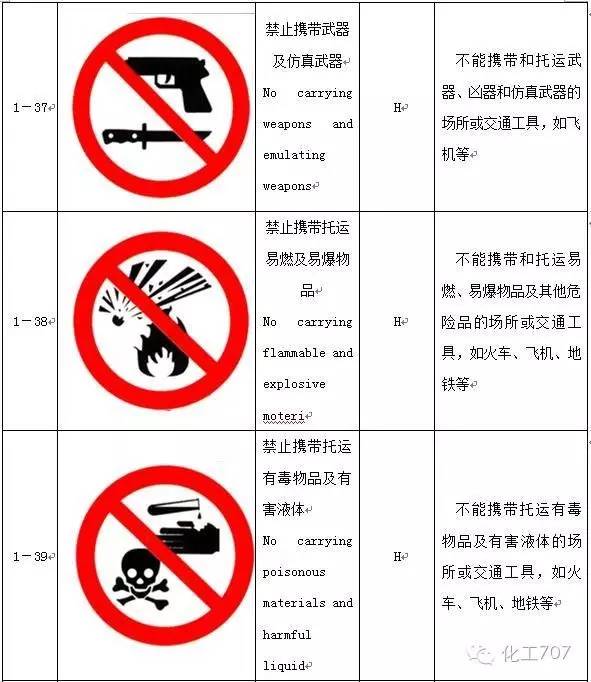

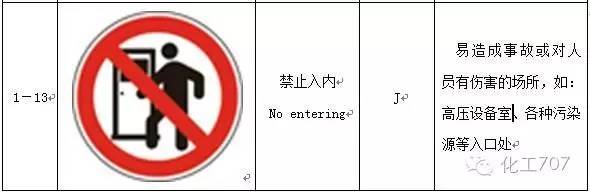

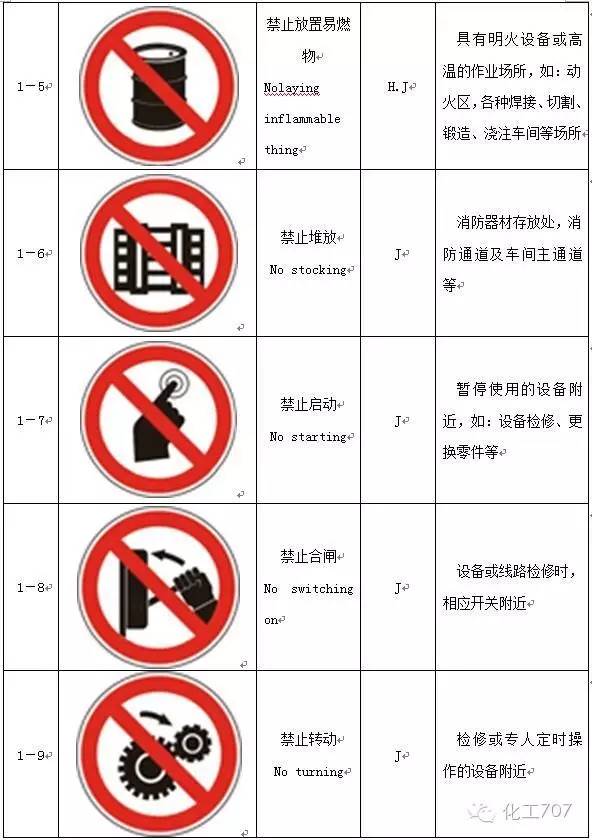

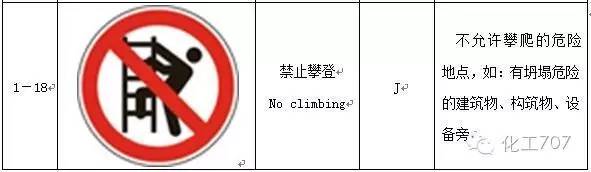

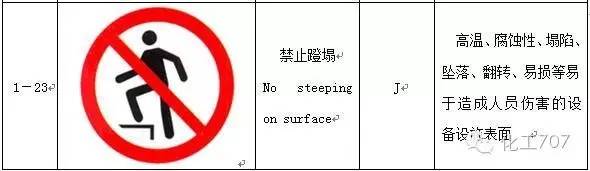

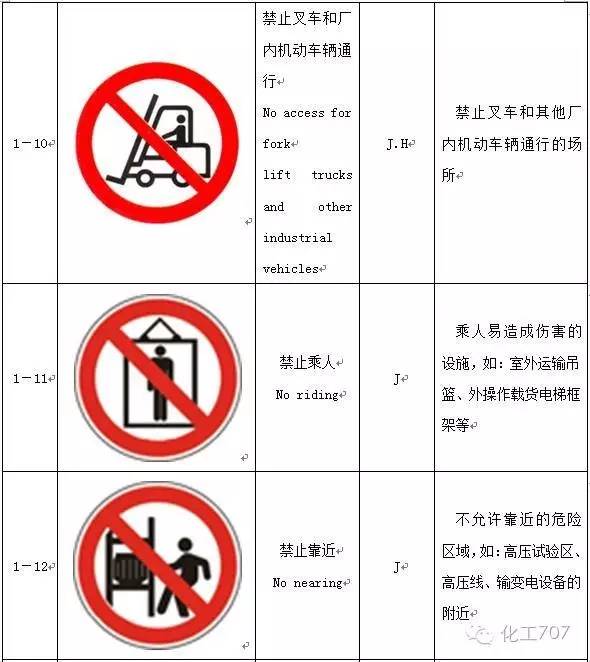

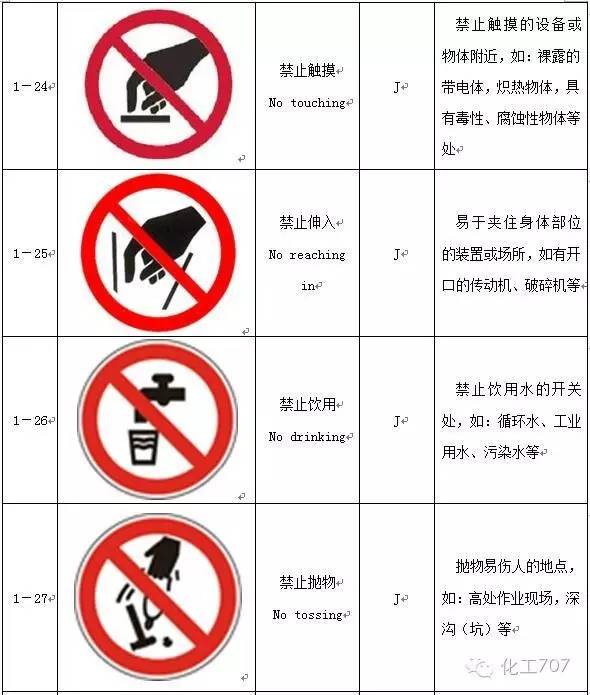

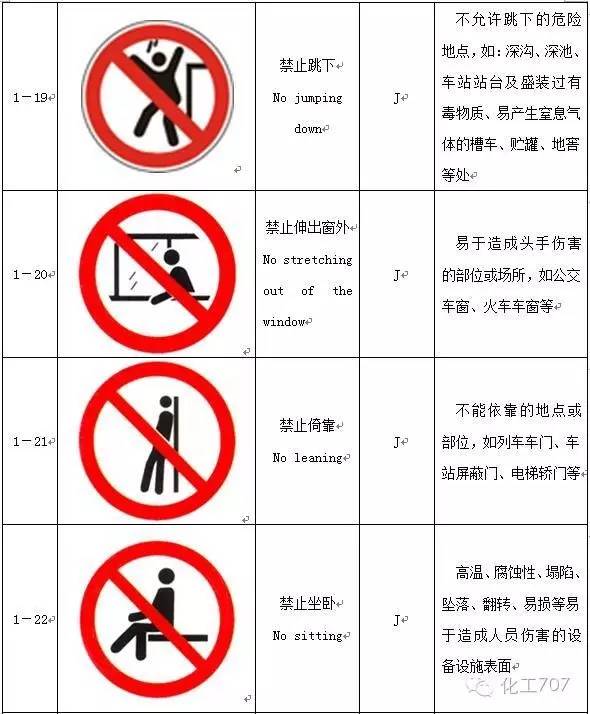

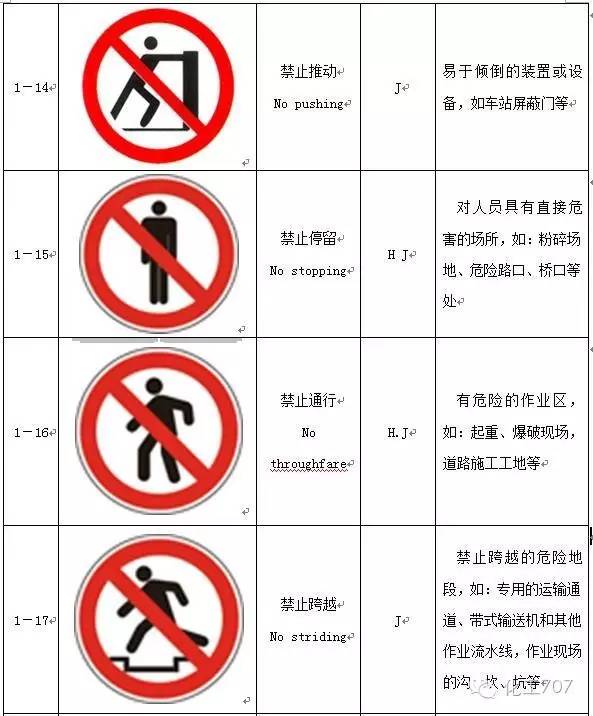

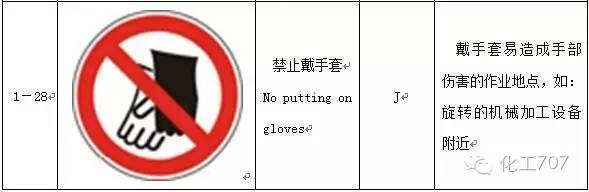

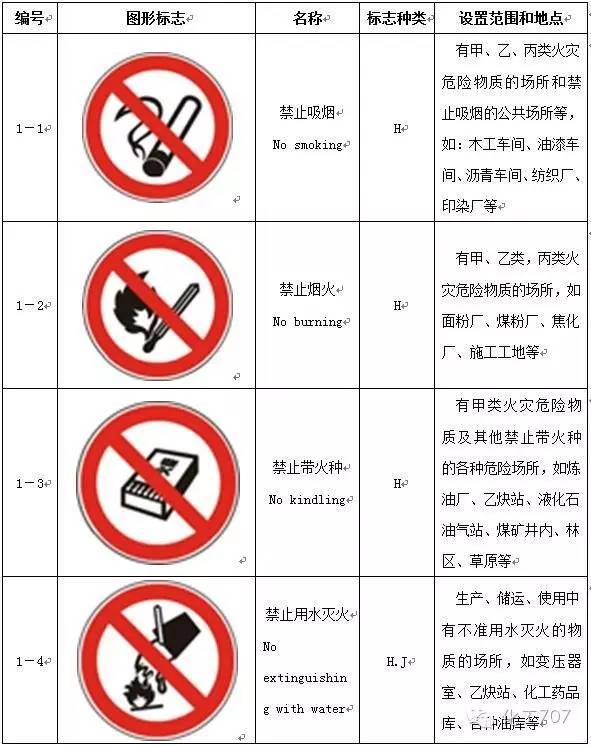

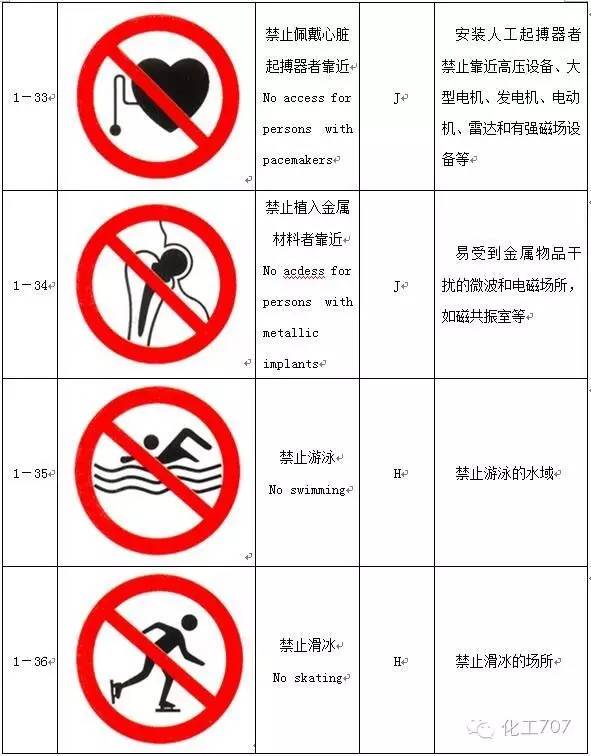

? 禁止标志，如下表
?警告标志
警告标志的基本型式是正三角形边框，如图所示。

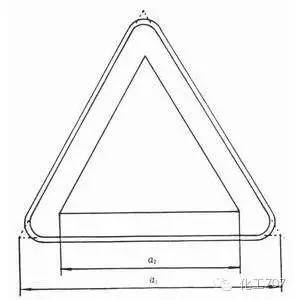

警告标志的基本型式
警告标志基本型式的参数：
外边a1=0.034L;
内边a2=0.700a1;
边框外角圆弧半r径=0.080a2;
L为观察距离见附录A
表A.1 安全标志牌的尺寸（单位：米）

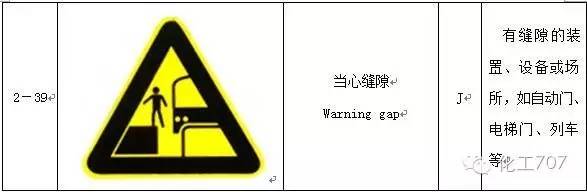

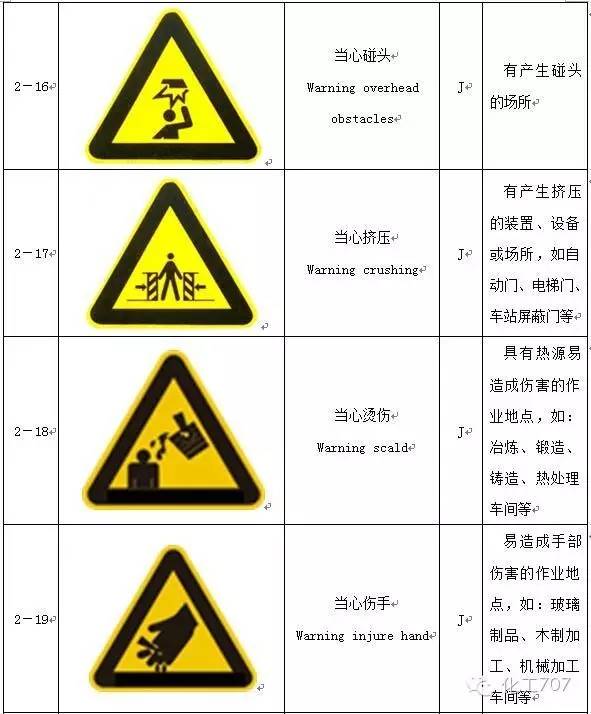

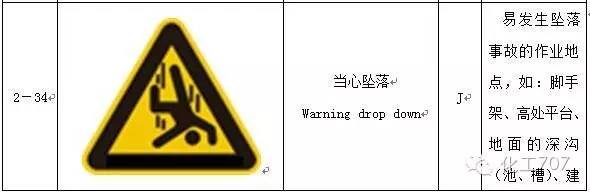

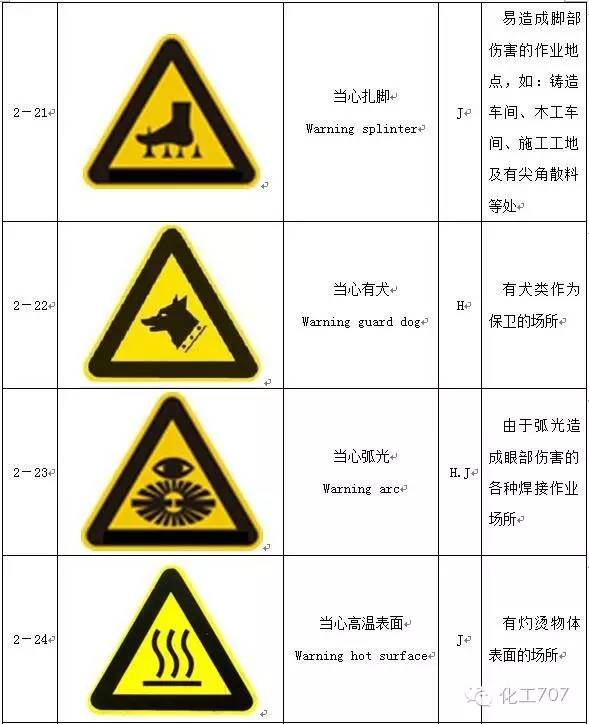

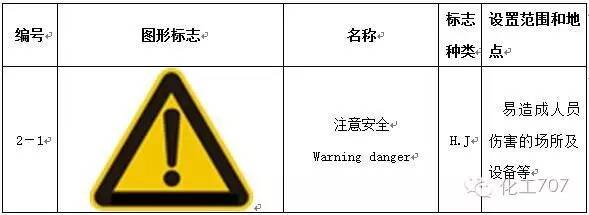

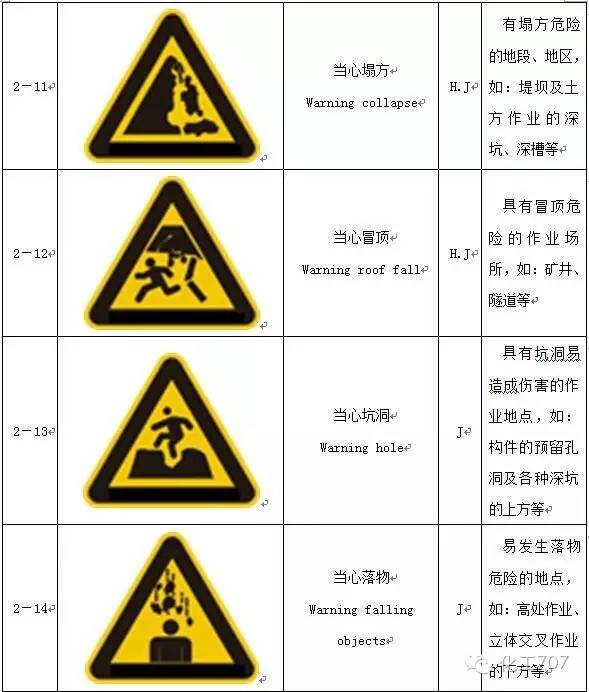

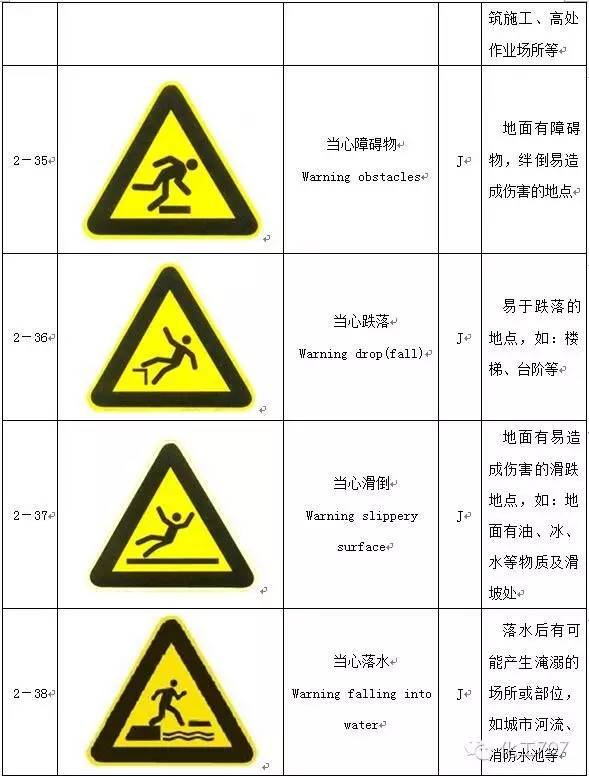

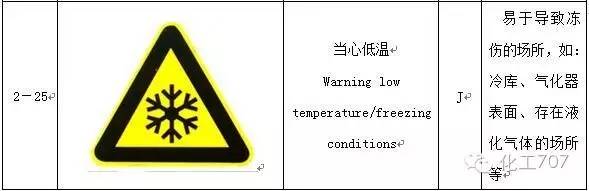

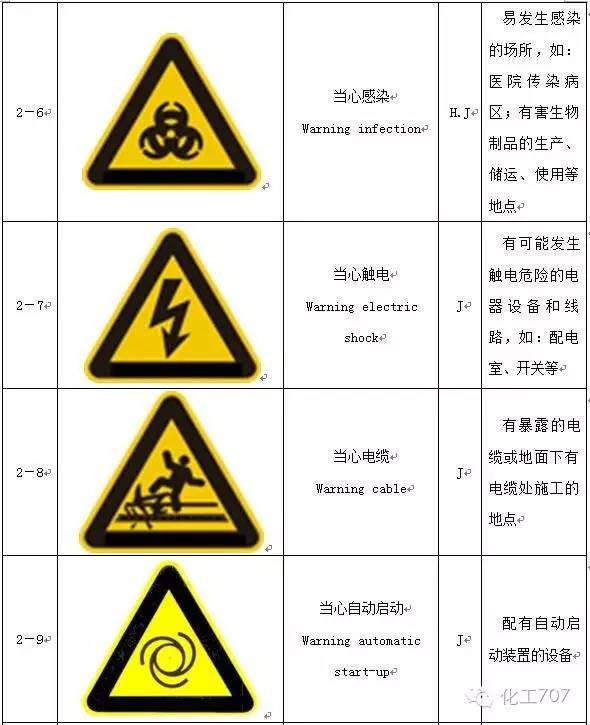

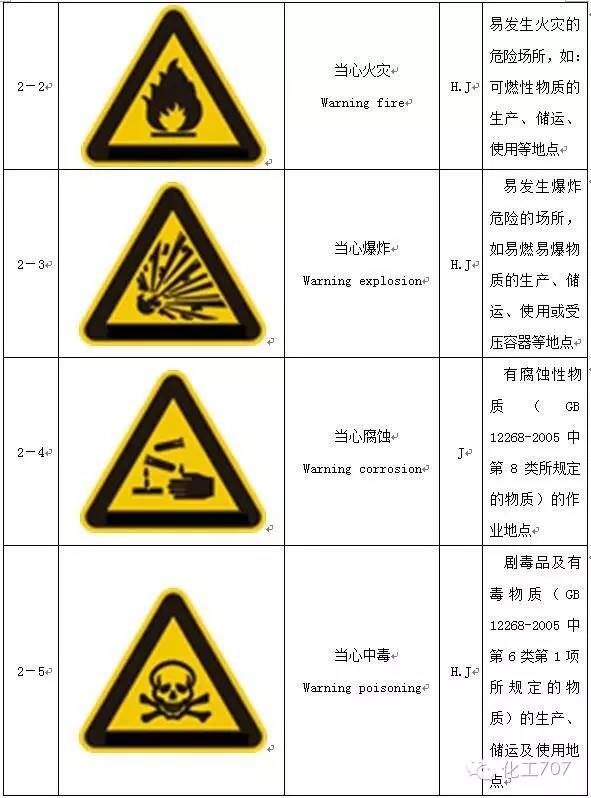

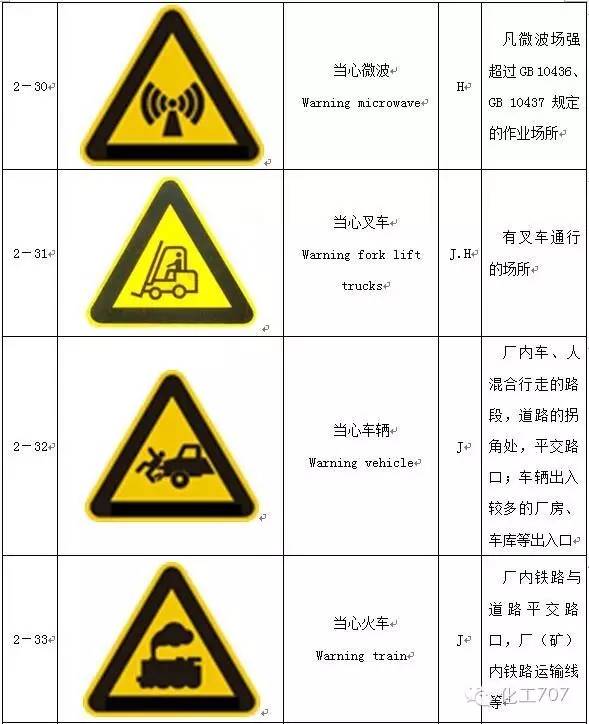

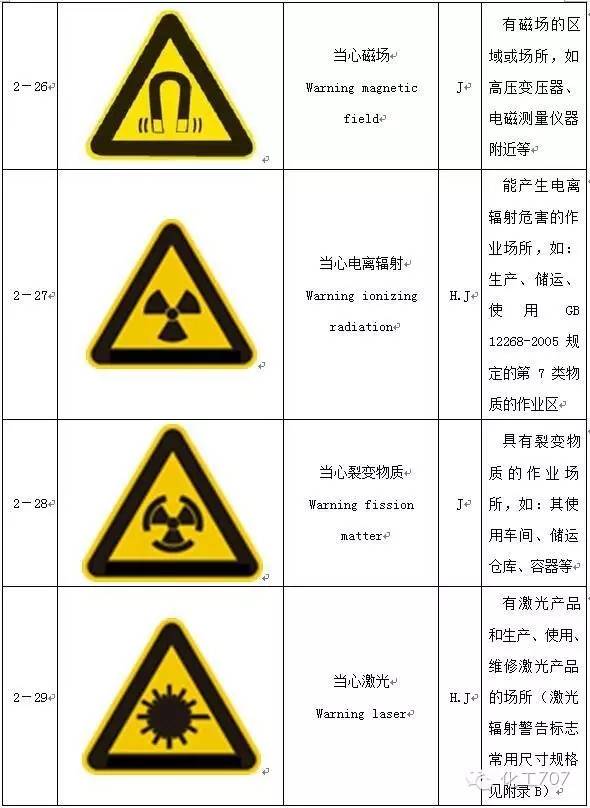

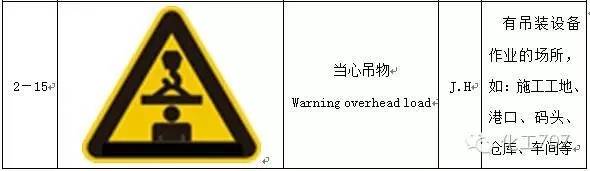

?警告标志，如下表
